Atari Jaguar ohjaimen purku

Tarvittavat työkalut: Pieni ristipäinen ruuvimeisseli

Käännä ohjain ympäri ja poista takakannen ruuvit. Ruuvit löytyvät suojakumien alta jotka voi irrottaa vaikka mattopuukon avulla. Nosta takakansi varovasti irti.

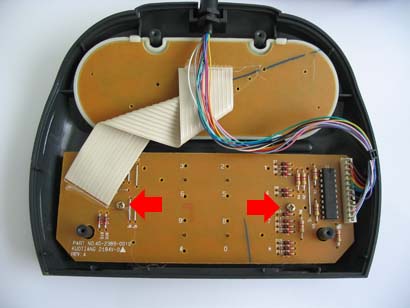

Kuvasta näet mitä kannen alta paljastuu. Irrota vielä 2 ruuvia jotka pitävät kuvassa alempana olevaa piirilevyä paikoillaan (ruuvit merkitty nuolilla). Tämän jälkeen voit irrottaa piirilevyt.

Näppäinmatot irrottaaksesi täytyy vielä purkaa kuvassa näkyvä viritys. Valkoinen muoviosa on kiinni piirilevyssä klipsuilla jotka löytyvät kun käännät levyn ympäri. Ole erittäin varovainen ettei piirilevy vaurioidu yrittäessäsi irrotusta.

Tämän jälkeen voit puhdistaa ohjaimen tai tehdä mitä ikinä olitkaan tekemässä.

Kokoa ohjain päivastasessa järjestyksessä kuin sen purit. Kun saat ohjaimen kasattua niin ennen kiinni ruuvaamista tarkista että painikkeet ovat oikeilla paikoillaan ja että ne toimivat normaalisti.

Jos kansi ei tunnu menevän paikoilleen niin tarkista että osat ovat kunnolla paikoillaan ja johto oikein aseteltu.
